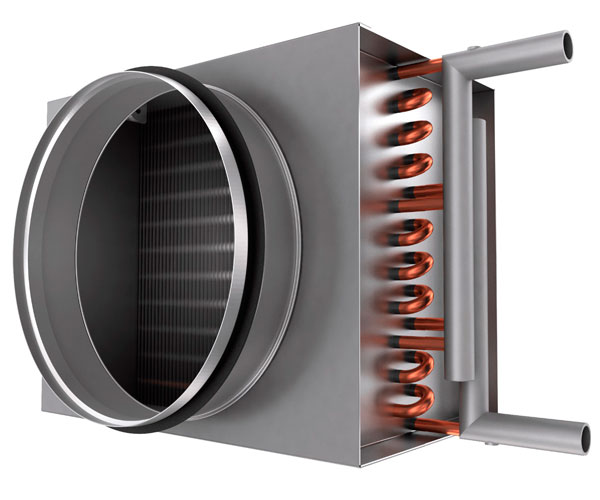

Канальные водяные теплообменники TEW для круглых каналов

Двухрядные канальные теплообменники для круглых каналов применяют в системах вентиляции и кондиционирования, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.

Водяные 2-х рядные теплообменники для круглых воздуховодов выпускаются в четырёх типоразмерах для подсоединения к круглым каналам диаметром 160, 200, 250 и 315мм. Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C. Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.

Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Патрубки 1/2″. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива теплоносителя.

Все теплообменники испытываются на герметичность водой под давлением 20 Атм в течение 10 минут.

Особенности водяных теплообменников

• Теплоноситель – вода или незамерзающая смесь
• Максимальная температура теплоносителя 170 °C
• Материал пластин – алюминий (Al)
• Материал трубок – медь (Cu)

Габариты теплообменники TEW
