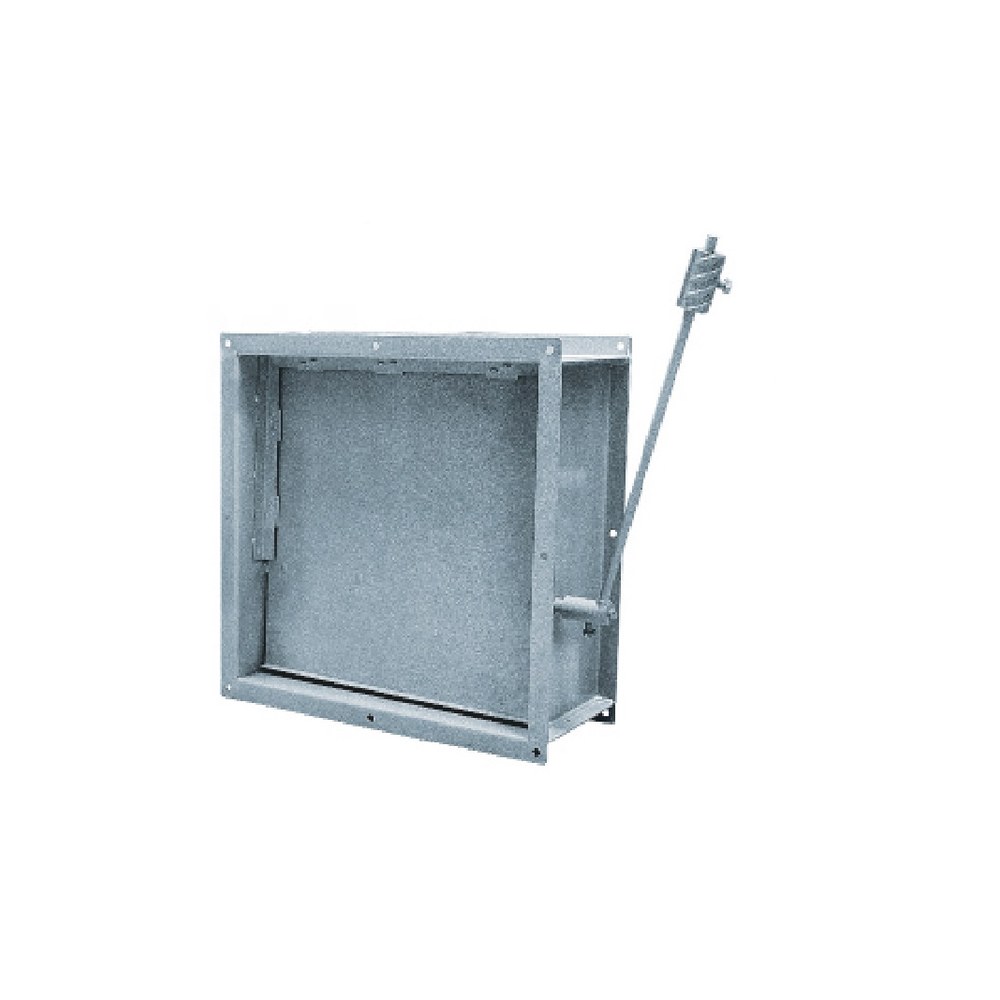

Клапан обратный прямоугольный КОп

Клапан обратный прямоугольный предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам.

Устройство и принцип работы

Клапан состоит из корпуса прямоугольного сечения и поворотных лопаток на осях. Открытие происходит под действием напора потока, закрытие — гравитационное.

Для устойчивого открытия лопаток скорость воздуха в канале должна быть не ниже 5 м/с на горизонтальных участках и не ниже 4 м/с на вертикальных. При меньших скоростях возможно частичное открытие и завышение сопротивления.

Материалы и исполнения

По специальному заказу возможно производство клапанов вертикального и горизонтального исполнения (КОв, КОг). · ventar-s.ru

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

• Клапан монтируется в разрыв воздуховода на прямом участке
• Исполнение (КОв/КОг) должно соответствовать пространственному положению участка
• Скорость воздуха в канале при работе вентилятора должна быть не ниже 5 м/с (горизонтальные участки) и 4 м/с (вертикальные) — иначе лопатки открываются не полностью. · ventar-s.ru Прямые участки: до клапана не менее 2 эквивалентных диаметров, после — не менее 3
• Крепление к воздуховоду выполняется без перекоса корпуса; деформация корпуса приводит к заклиниванию лопаток

Условное обозначение и заказ

Габаритные и присоединительные размеры
