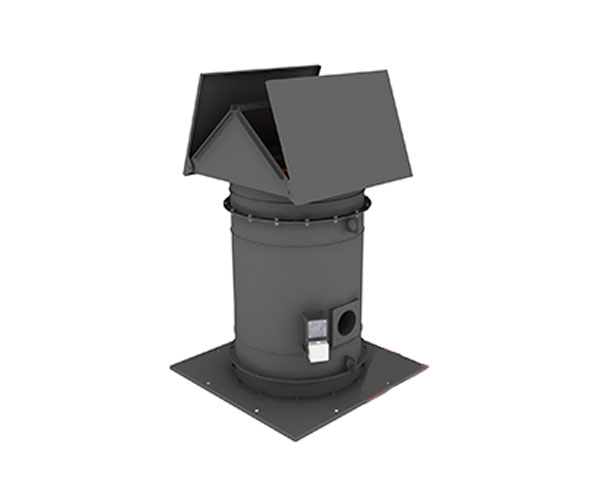

Вентилятор осевой дымоудаления крышный ВИОС-160К ДУ

Описание

Вентиляторы осевые ВИОС-160К ДУ предназначены для использования в системах вытяжной противодымной вентиляции. Исполнение по назначению Н, К1. Вентилятор состоит из:

• цилиндрического корпуса;
• рабочего колеса (16 листовых лопаток);
• асинхронного двигателя.

Предусмотрена возможность работы только в режиме дымоудаления (ДУ) или совмещенных режимах дымоудаления и вентиляции (ДУВ). В последнем случае вентиляторы комплектуются двигателями для длительной постоянной работы (см. таблицу в конце раздела). На приведенных графиках динамическое давление рассчитано по скорости в кольцевой площади выходного сечения: Pdv – динамическое давление для исполнений 02; Pdv2 – динамическое давление для исполнения 01.

Габаритные и присоединительные размеры

Обозначения

1. Тип вентилятора
2. Номер вентилятора (диаметр рабочего колеса в дм)
3. Назначение (ДУ - дымоудаление; ДУВ - совмещенный режим дымоудаления и общеобменной вентиляции)
4. Угол установки лопаток рабочего колеса
5. Количество полюсов электродвигателя
6. Максимальная температура перемещаемой среды, (400 или 600)
7. Вариант исполнения (01 - на фланце без СА; 02 - на фланце со СА; 03 - на раме без СА; 04 - на раме со СА)



Номер вентилятора	Размеры, мм
	D	D1	D2	Н	H1	H2	H3	A	n	n1	d	d1
ВИОС-160К-4-ДУ	400	600	440	620	1305	1213	895	600	8	12	12	12
ВИОС-160К-4,5-ДУ	450	675	490	700	1540	1437	1100	673	8	12	12	12
ВИОС-160К-5-ДУ	500	750	540	800	1690	1575	1220	745	12	12	12	12
ВИОС-160К-5,6-ДУ	560	840	600	850	1846	1718	1340	832	12	12	12	12
ВИОС-160К-6,3-ДУ	630	945	670	910	2023	1879	1475	934	12	12	12	12
ВИОС-160К-7,1-ДУ	710	1065	750	1020	2201	2038	1605	1050	16	16	12	12
ВИОС-160К-8-ДУ	800	1200	840	1120	2525	2341	1875	1180	16	16	12	12
ВИОС-160К-9-ДУ	900	1350	950	1370	2980	2773	2270	1325	16	16	14	14
ВИОС-160К-10-ДУ	1000	1500	1050	1370	3040	2810	2270	1470	16	16	14	14
ВИОС-160К-11,2-ДУ	1120	1680	1170	1465	3382	3125	2540	1644	20	20	14	18
ВИОС-160К-12,5-ДУ	1250	1875	1300	1500	3390	3103	2470	1833	20	20	14	18
